施工安裝
施工作業流程
場地準備--測量放線--開挖施工槽--樁機設備就位--打入首根樁--測距定點--打入鋼導樁--安裝導向架--支護樁檢查、起吊并插入導向架--垂直度矯正--沉樁施工--測定記錄（停止沉樁）--支護樁檢查、起吊并插入導向架（依次循環施工）。
沉樁工法與施工設備
PCS產品的施工沉樁工法可采用沖擊法、振動法或靜壓法等施工工法。
PCS產品具有高強度、耐沖擊等特點，使用C60或C80強度等級的混凝土，采用振動式施工、輔以樁端射水沉樁工藝，能有效克服粘土及砂土層中樁端阻力，對硬度較高的地質情況，可通過改進施工工藝的方式進行沉樁，如使用鋼制樁尖、機械引孔植樁、沖擊施工沉樁等，因此，PCS適用于除巖層以外的大部分地質情況。
根據工程地質情況、設計樁與施工現場條件不同，施工設備可選用以下五種組合：
1、液壓沖擊錘+履帶式起重機
2、電驅振動錘（或液壓振動錘）+履帶式起重機
3、柴油打樁錘+履帶式機架

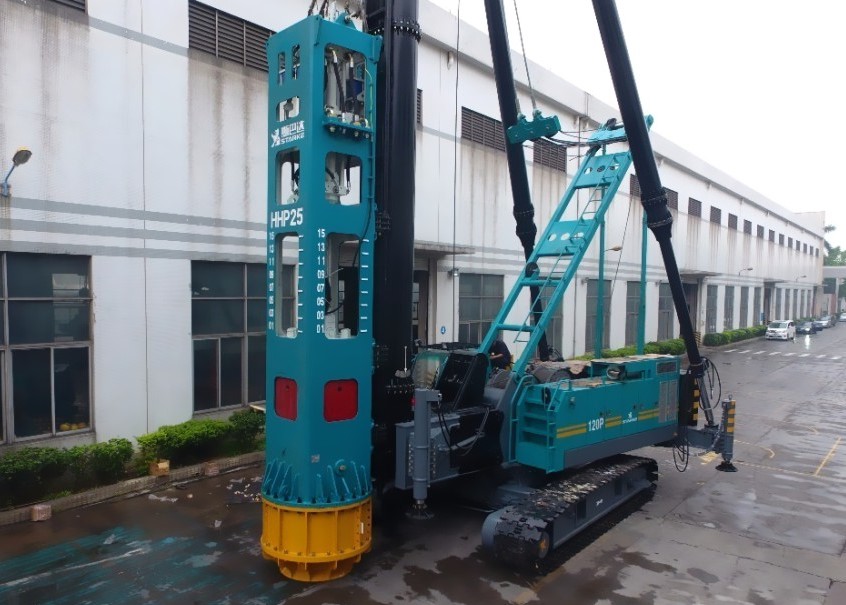

4、液壓式靜力壓樁機（抱壓式與頂壓式均可）

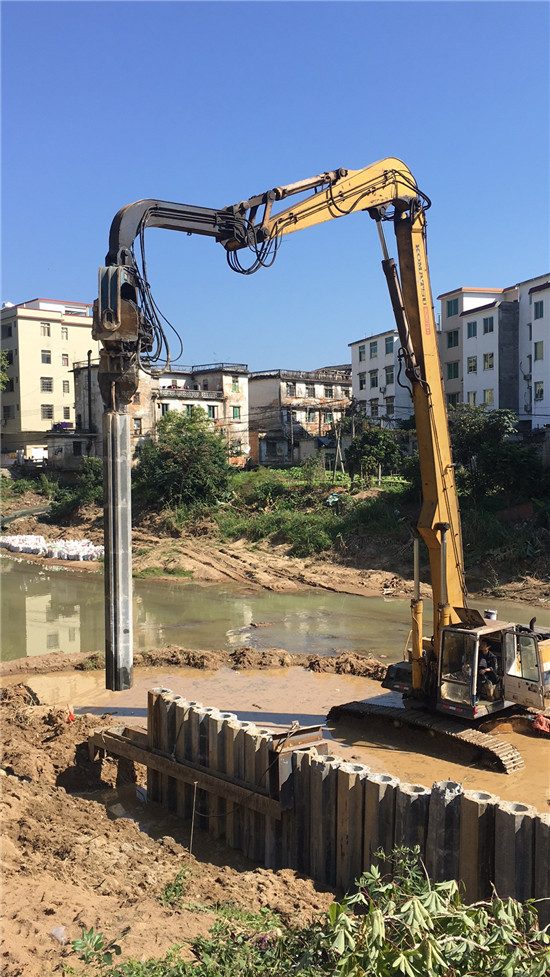

5、履帶式加長臂挖掘機+液壓振動錘（適用于不超過8米的短樁）

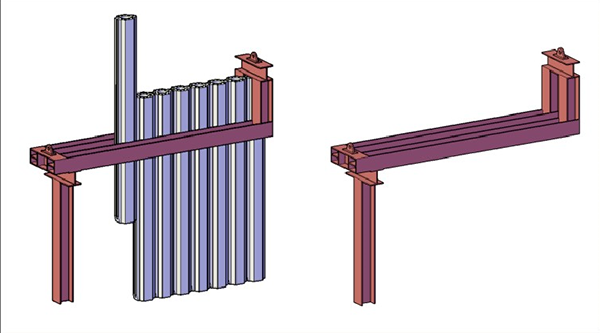

導向架示意圖
施工技術基本要求
1、PCS樁沉樁所用的打樁機或起重機應具有足夠的起重能力和起吊高度，施工場地和進場道路應滿足機械作業的要求。
2、PCS樁施工宜采用沖擊沉樁或振動沉樁法，根據本工程地質條件與板樁樁型選擇適宜的樁錘和起重設備。
3、PCS樁沉樁應采用施工導向裝置進行定位導向，施工導向裝置應具有足夠的強度和剛度。
4、宜采用單根依次插入的方法進行施工。
5、施工后，樁頂最大平面位移不超過50mm，樁頂高程偏差不超過30mm。施工時應嚴格控制垂直度，垂直度偏差不超過0.5%。
6、施工拼接后支護樁之間的縫隙寬度應25mm，若出現縫寬大于25mm或出現脫榫時，應采用水泥砂漿進行填縫處理。砂漿強度不低于20MPa，填塞前應清楚間隙空腔中的泥土或雜物。
